En tant que fournisseur de machines de façonnage CNC, j'ai été témoin des défis auxquels les clients sont confrontés lorsqu'ils font face à des bris de fraises. La casse des couteaux est non seulement un problème coûteux, mais elle perturbe également les calendriers de production, entraînant des temps d'arrêt importants. Dans ce blog, j'examinerai les différents facteurs qui provoquent la casse des couteaux dans une machine de façonnage CNC et je fournirai des informations sur la façon d'atténuer ces problèmes.
1. Matériel – Causes liées
Dureté et inhomogénéité de la pièce
La dureté de la pièce à usiner est un facteur critique. Si la pièce à usiner est trop dure pour la fraise, celle-ci subira une usure excessive et risque davantage de se briser. Par exemple, lors de l'usinage d'aciers alliés à haute résistance, la fraise doit résister à des forces de coupe plus importantes. Les matériaux inhomogènes peuvent également poser problème. Les vides internes, les inclusions ou la dureté inégale dans la pièce peuvent provoquer des changements soudains dans les forces de coupe. Lorsque la fraise rencontre une inclusion dure, elle peut subir une charge de choc pouvant entraîner une rupture.
Fixation de la pièce
Un mauvais montage de la pièce à usiner peut provoquer la rupture de la fraise. Si la pièce à usiner n'est pas correctement serrée, elle peut bouger pendant le processus de coupe. Ce mouvement peut entraîner des changements soudains dans la profondeur et la direction de coupe, ce qui exerce une contrainte supplémentaire sur la fraise. Par exemple, si une pièce se déplace, même légèrement, la fraise peut être forcée de couper selon un angle ou avec une profondeur inattendue, entraînant une force excessive sur le bord de la fraise.
2. Coupeur – Causes liées
Matériau et géométrie de la fraise
Le matériau du cutter joue un rôle crucial dans ses performances. Les fraises en acier rapide (HSS) conviennent à l'usinage général, mais pour les applications plus exigeantes, les fraises en carbure sont souvent préférées en raison de leur dureté et de leur résistance à l'usure plus élevées. Cependant, les fraises en carbure sont plus fragiles et peuvent se briser plus facilement si elles ne sont pas utilisées correctement.
La géométrie de la fraise, telle que l'angle de coupe, l'angle de dépouille et le rayon de coupe, affecte également ses performances. Un angle de coupe incorrect peut augmenter la force de coupe, tandis qu'un angle de dépouille trop petit peut provoquer le frottement de la fraise contre la pièce, générant de la chaleur et augmentant le risque de casse.
Usure du coupeur
Au fur et à mesure que le couteau s'use, son tranchant s'émousse. Une fraise émoussée nécessite plus de force pour couper la pièce, ce qui peut entraîner une contrainte accrue sur la fraise. Si le couteau n'est pas remplacé à temps, la contrainte accrue peut provoquer sa rupture. Une inspection régulière de l'usure de la fraise est essentielle pour éviter ce problème.
3. Paramètres de coupe
Vitesse de coupe
La vitesse de coupe est un paramètre clé dans le façonnage CNC. Si la vitesse de coupe est trop élevée, la fraise générera une chaleur excessive, ce qui peut ramollir et s'user plus rapidement le matériau de la fraise. D’un autre côté, si la vitesse de coupe est trop faible, la fraise risque de ne pas couper efficacement, ce qui entraînera une augmentation des forces de coupe et une casse potentielle. Pour différents matériaux et types de fraises, il existe une plage de vitesses de coupe optimale qui doit être respectée.
Vitesse d'alimentation
La vitesse d'avance détermine la vitesse à laquelle la fraise se déplace dans la pièce à usiner. Une vitesse d'avance trop élevée peut amener la fraise à absorber plus de matériau qu'elle ne peut en traiter, ce qui entraîne des forces de coupe excessives et une casse potentielle. À l’inverse, une avance trop faible peut s’avérer inefficace et provoquer un frottement de la fraise contre la pièce, entraînant une usure prématurée.
Profondeur de coupe
La profondeur de coupe correspond à la quantité de matière enlevée à chaque passage. Une profondeur de coupe trop grande peut exercer une contrainte excessive sur la fraise, surtout si la fraise n'est pas conçue pour gérer une si grande quantité d'enlèvement de matière. Il est important de sélectionner une profondeur de coupe appropriée en fonction des capacités de la fraise et du matériau de la pièce à usiner.
4. Machine – Causes liées
Vibrations des machines
Les vibrations de la machine peuvent avoir un impact significatif sur la casse des couteaux. Les vibrations peuvent être causées par divers facteurs, tels que des composants déséquilibrés, des pièces desserrées ou un mauvais alignement de la machine. Lorsque la machine vibre, la fraise subit des forces supplémentaires qui peuvent provoquer sa rupture. Un entretien et une inspection réguliers de la machine pour garantir un alignement et un équilibre corrects peuvent contribuer à réduire les vibrations.
Faux-rond de la broche
Le faux-rond de la broche fait référence à l'écart de rotation de la broche par rapport à son axe idéal. Un faux-rond élevé de la broche peut entraîner une coupe inégale de la fraise, entraînant une contrainte accrue sur le bord de la fraise. Cela peut entraîner une usure prématurée et une casse. Il est important de vérifier et de corriger régulièrement le faux-rond de la broche pour garantir une coupe fluide.
5. Facteurs environnementaux
Liquide de refroidissement et lubrification
Le liquide de refroidissement et la lubrification jouent un rôle essentiel dans la réduction de l’usure des couteaux et dans la prévention des bris. Le liquide de refroidissement aide à dissiper la chaleur générée pendant le processus de coupe, tandis que la lubrification réduit la friction entre la fraise et la pièce à usiner. Un liquide de refroidissement ou une lubrification insuffisant peut provoquer une surchauffe et une usure plus rapide de la fraise, augmentant ainsi le risque de casse.
Gestion des puces
Une bonne gestion des copeaux est essentielle pour éviter la casse des couteaux. Si les copeaux ne sont pas éliminés efficacement de la zone de coupe, ils peuvent s'accumuler et interférer avec le processus de coupe. Cela peut provoquer un blocage du couteau ou subir des forces supplémentaires, entraînant une rupture. L'utilisation de méthodes d'élimination des copeaux appropriées, telles que des convoyeurs à copeaux ou un liquide de refroidissement haute pression, peut aider à garder la zone de coupe propre.
Atténuer la casse des couteaux
Pour atténuer la casse des couteaux, il est important d’adopter une approche globale. Cela inclut la sélection de la fraise adaptée au matériau de la pièce à usiner, l'optimisation des paramètres de coupe, la garantie d'un entretien approprié de la machine et la fourniture d'un liquide de refroidissement et d'une lubrification adéquats. Une inspection régulière de la fraise et de la machine peut aider à identifier les problèmes potentiels avant qu'ils n'entraînent une casse.

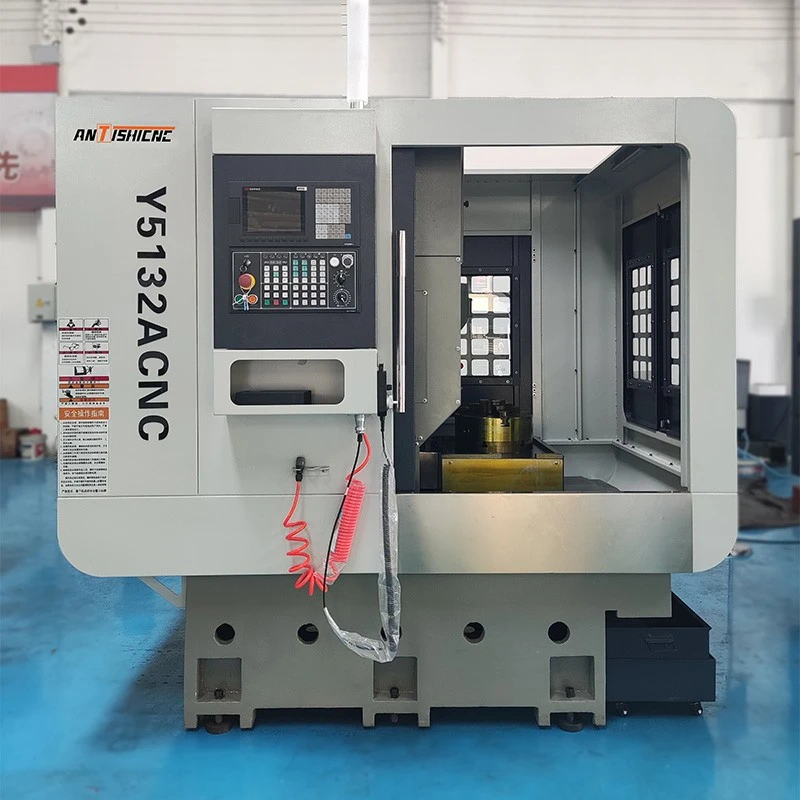

En tant que fournisseur de machines de façonnage CNC, nous proposons une large gamme deMachine de façonnage d'engrenages CNCetFaçonneur d'engrenages CNCconçus pour minimiser la casse des couteaux. Nos machines sont équipées de fonctionnalités avancées pour garantir une coupe stable et réduire le risque de dommages aux couteaux.
Si vous rencontrez des problèmes de casse de coupe dans votre machine de façonnage CNC ou si vous cherchez à acheter une nouvelle machine, nous sommes là pour vous aider. Notre équipe d’experts peut vous fournir des conseils professionnels et des solutions adaptées à vos besoins spécifiques. Contactez-nous pour entamer une discussion sur vos besoins et laissez-nous vous aider à optimiser votre processus de façonnage CNC.
Références
- Smith, J. (2018). Manuel d'usinage CNC. Presse technique.
- Johnson, A. (2020). Technologie des outils de coupe. Publications de fabrication.
- Brun, C. (2019). Maintenance et dépannage des machines-outils. Livres industriels.
